볼락용 미니 집어등 만들기

얼마전 거제 욕지도에 볼락 낚시를 다녀오고, 볼락 집어등이 필요하겠다 싶어서 하나 만들어 봤습니다.

만드는 김에 루어팀 동료들도 필요하다 해서 2개 더 만들었습니다.



목표는 녹색LED 집어등을 최대 밝기로 10시간 이상 사용 가능하게 잡았구요.

보통 볼락 집어등이 15W고, 16.8V를 사용하면 약 0.9A 소모하니 배터리팩은 16.8V 10Ah로 하면 될듯합니다.

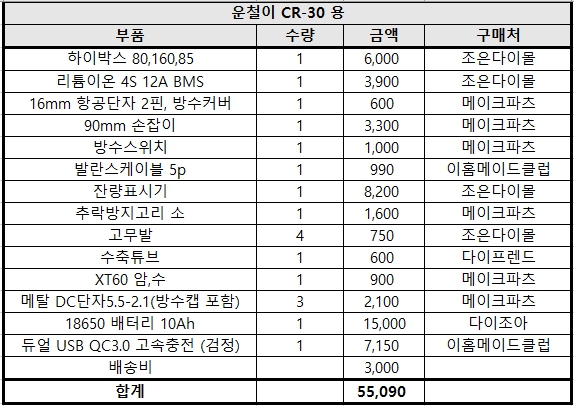

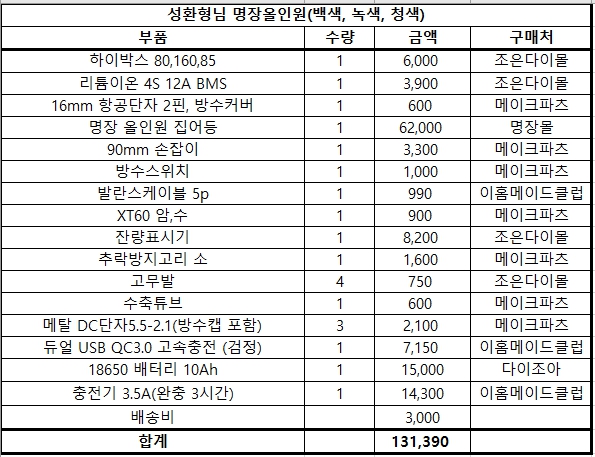

필요한 부품을 주문하기 위해 견적을 내봤습니다.

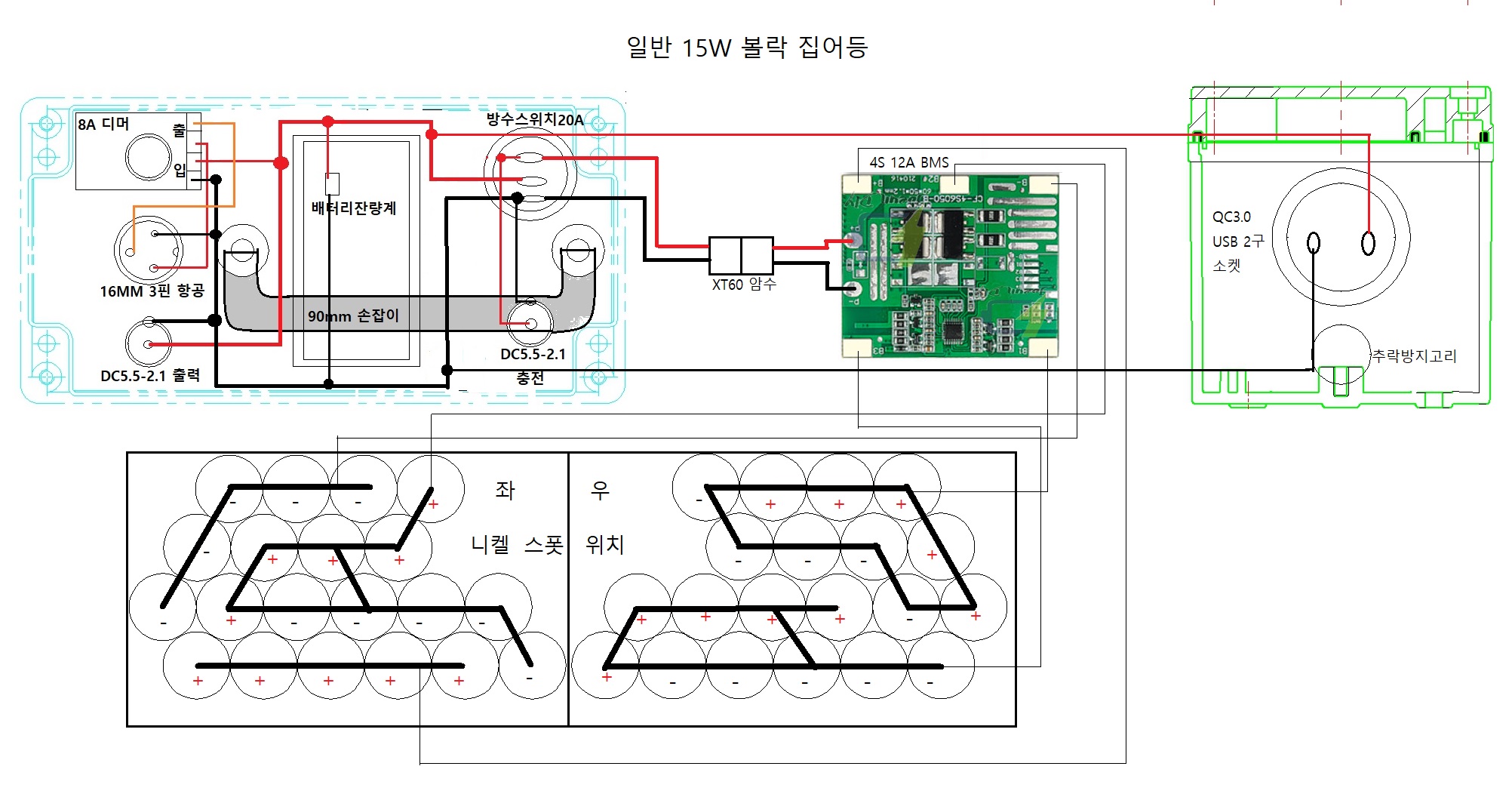

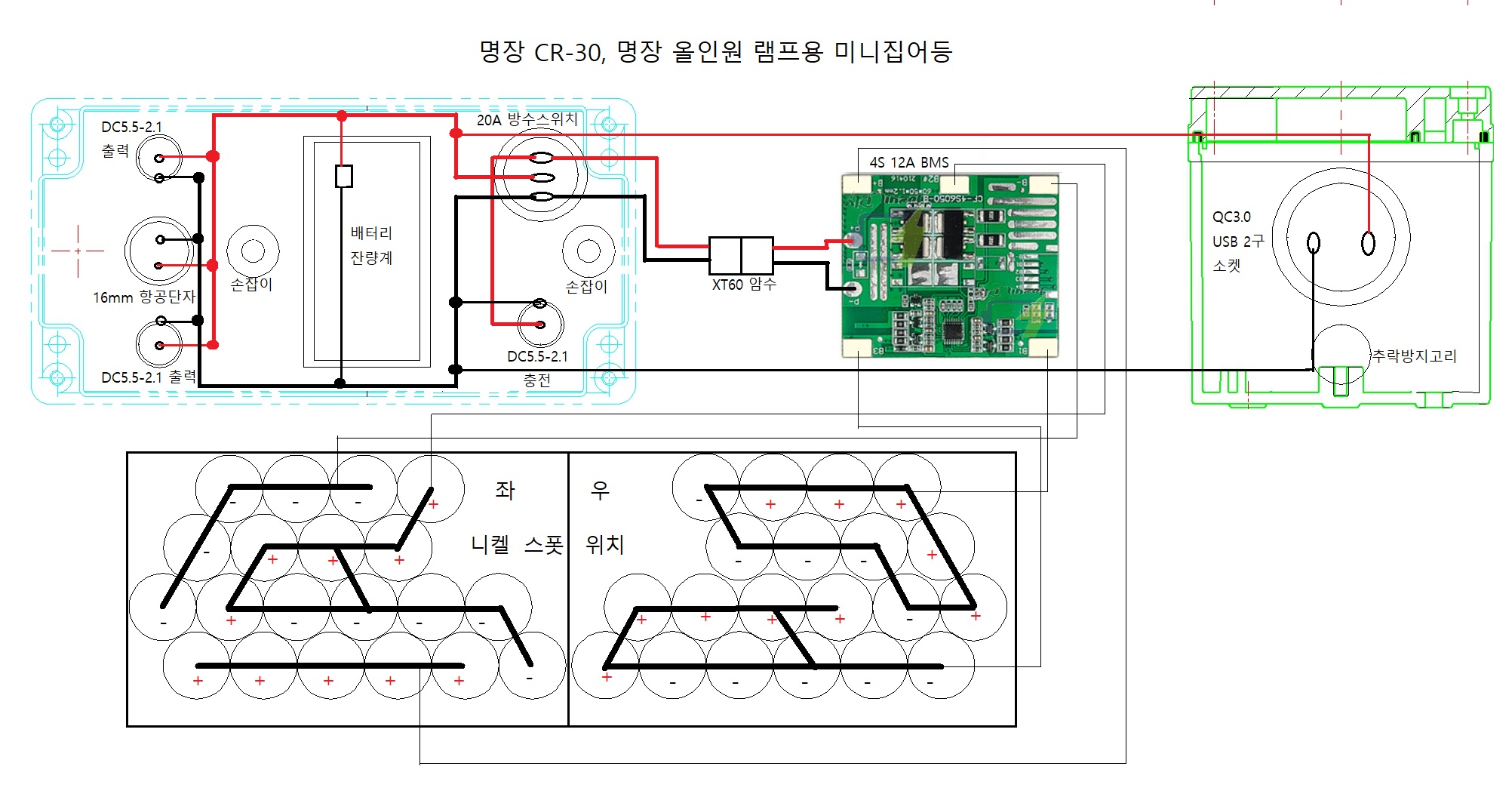

부품 주문 끝내고~ 하이박스 제조사 홈페이지에 들어가니 치수가 표기된 도면 파일이 있기에 다운받아 부품을 어떻게 실장할지, 배선은 어떻게 할지 그림판으로 또 그려봅니다.

위에 그림은 제가 사용할것이고, 아래 도면은 팀원들이 사용할 것입니다. 차이점은 밝기조절 디머 유무 입니다.

명장 CR30, 올인원 램프는 자체 밝기 조절 기능이 있어 디머가 불필요합니다.



다이 까페에서 구입한 삼성 18650 배터리 입니다.  용량은 2200mAh라고 하나 실제용량은 딱 2000mAh 나옵니다.

20개의 18650 배터리를 4S5P 구성으로 하면 10Ah가 되겠네요.

기존에 붙어있는 니켈을 뜯어내고 배터리 +,- 단자의 니켈 똥을 드레멜로 갈아내어 총 60개를 준비했습니다. 이게 제일 힘드네요 ㅎㅎ

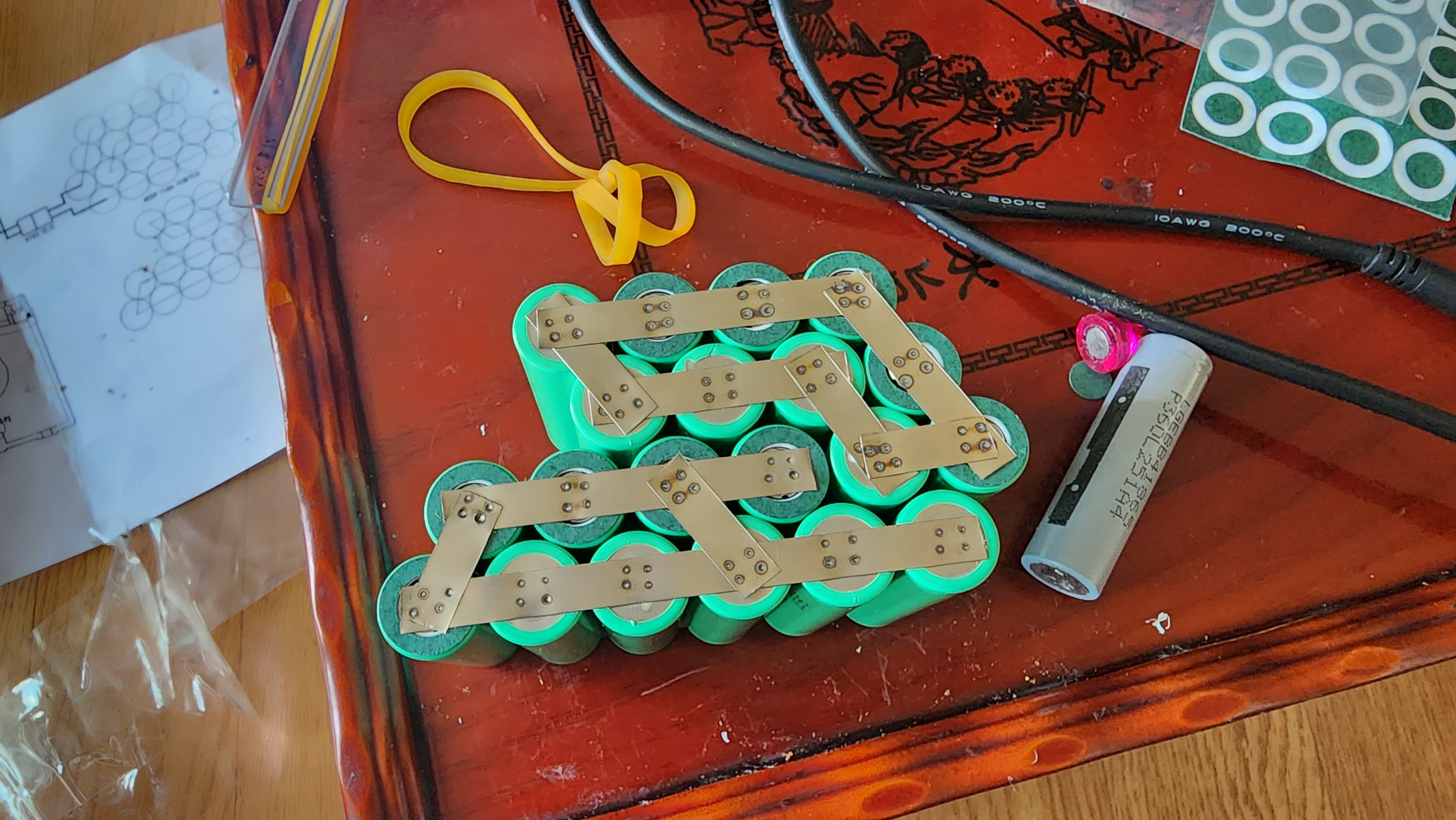

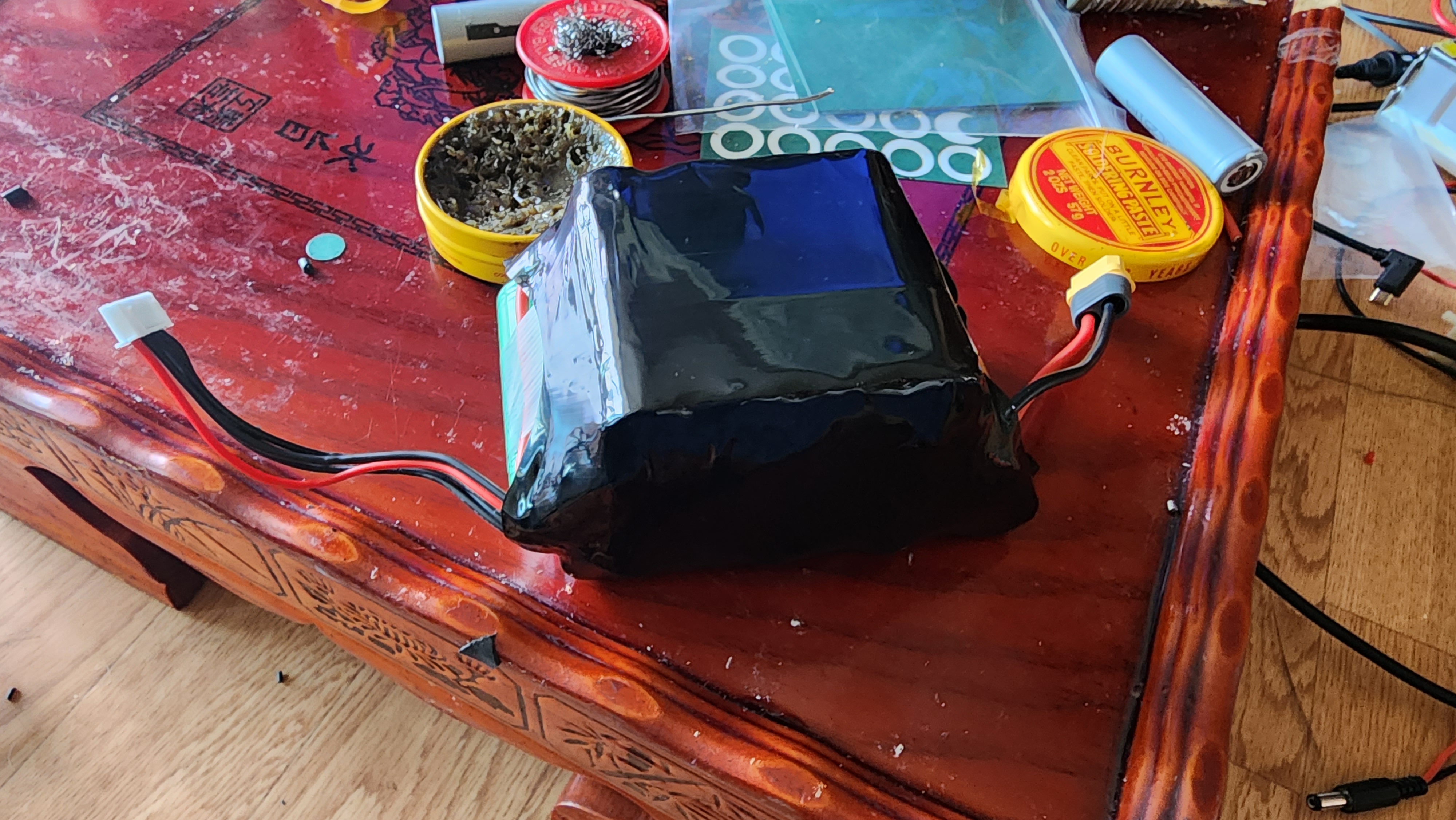

최대한 작은 하이박스에 많이 넣으려다보니 배터리 배열이 조금 이상하게 되었습니다. USB 충전소켓 간섭으로 모양을 이렇게 잡았네요. 스폿용접하고, BMS에 배선 연결하고, 추후에 셀발란스를 위한 발란스 단자도 하나 뽑아두고 절연하고 수축튜브로 마무리 했습니다.



이제 하이박스 가공 시작!

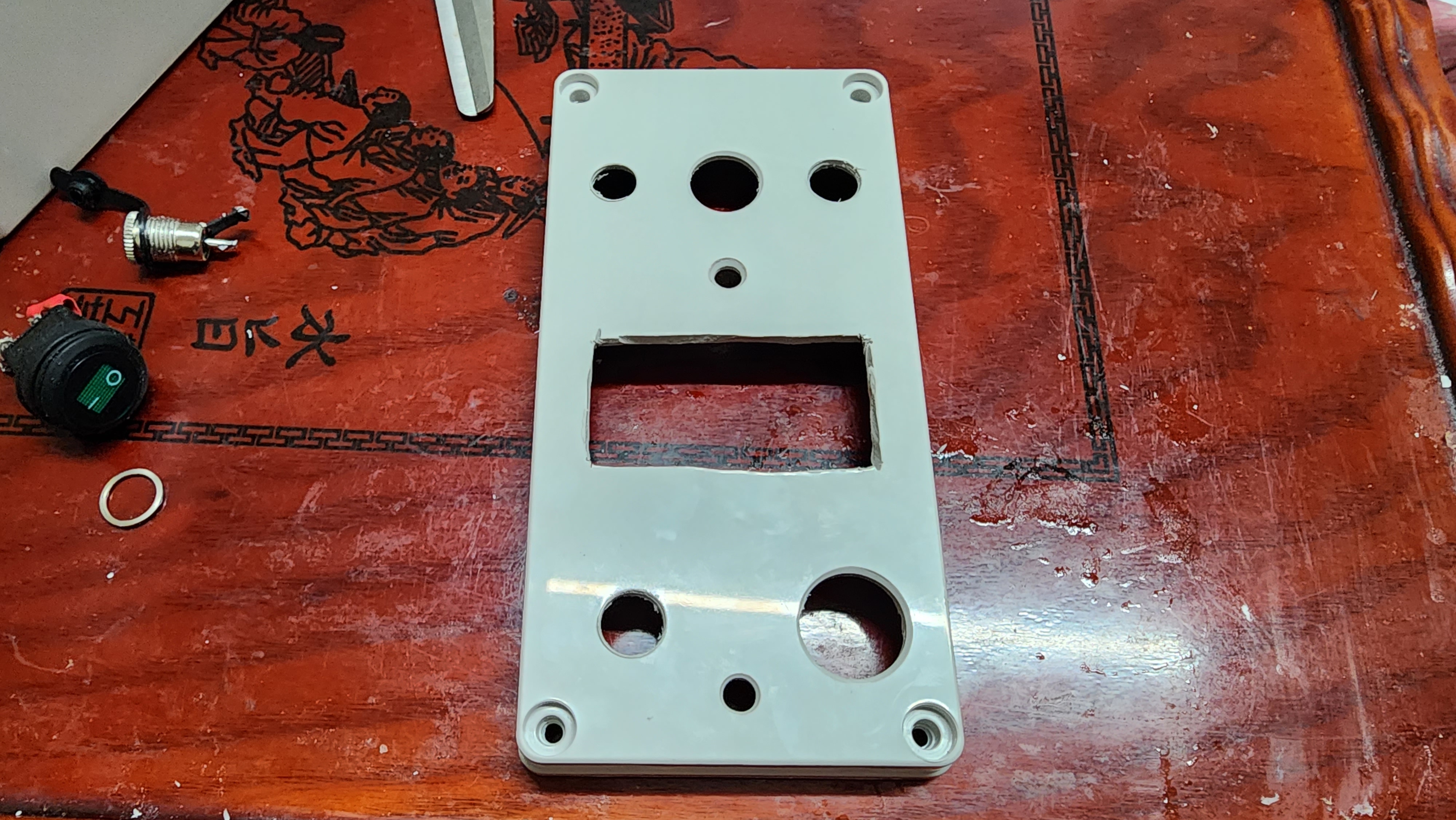

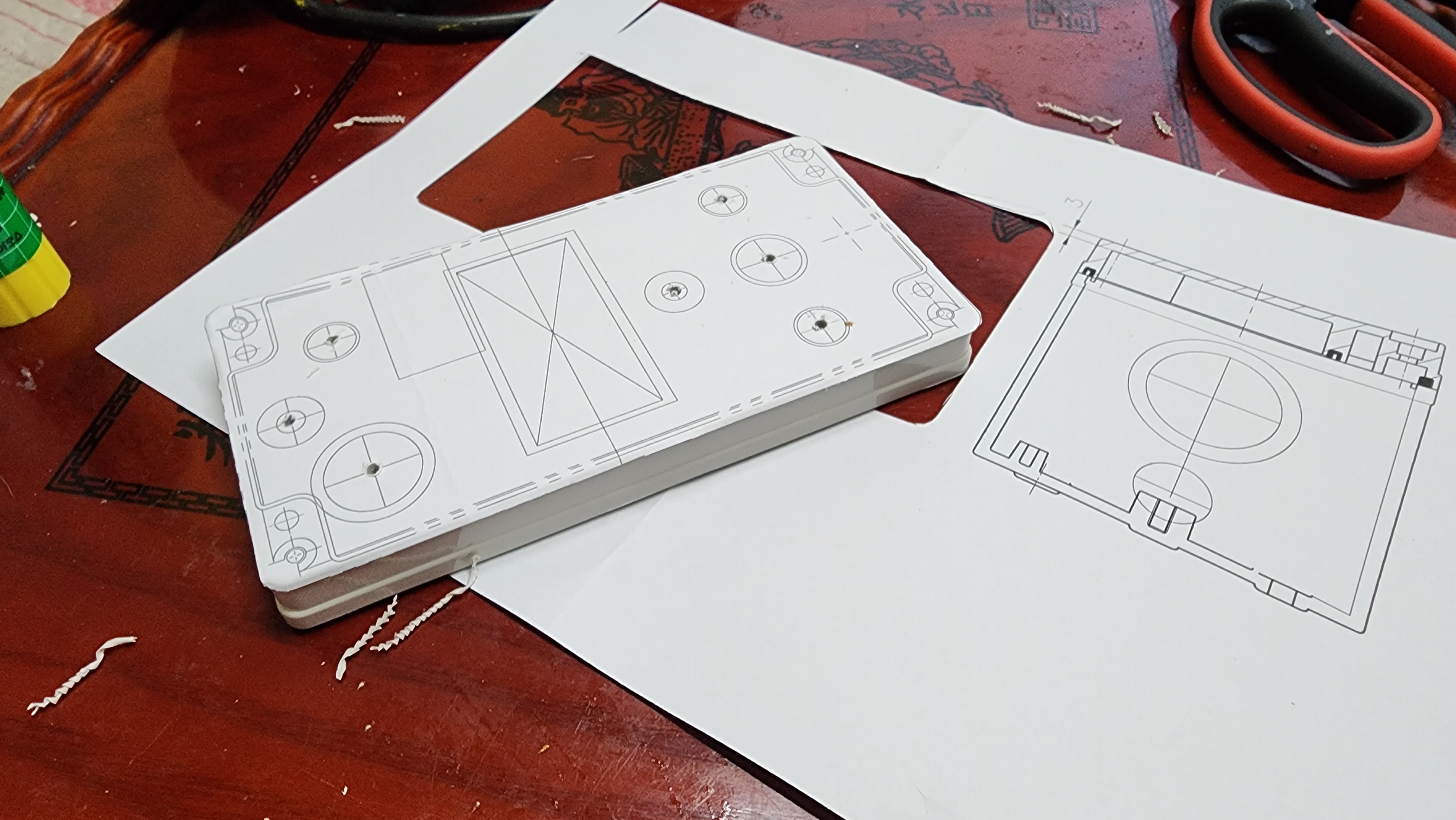

도면 파일을 실제크기로 프린팅하여 붙여서 구멍을 뚫었습니다!

부품들을 끼우워 가조립 했습니다.

부품 고정 및 방수를 위해 실리콘으로 쏴주고, 배선 납땜하고~ 글루건으로 배선 고정!

배터리잔량계의 전원 커넥터가 살짝 간섭이 생겨서 ㅠㅠ 커넥터 없이 직접 납땜으로 연결했습니다.

하이박스 후면부에 USB 충전 소켓과 추락방지용 고리를 장착하고~ 역시 실리콘으로 방수처리~

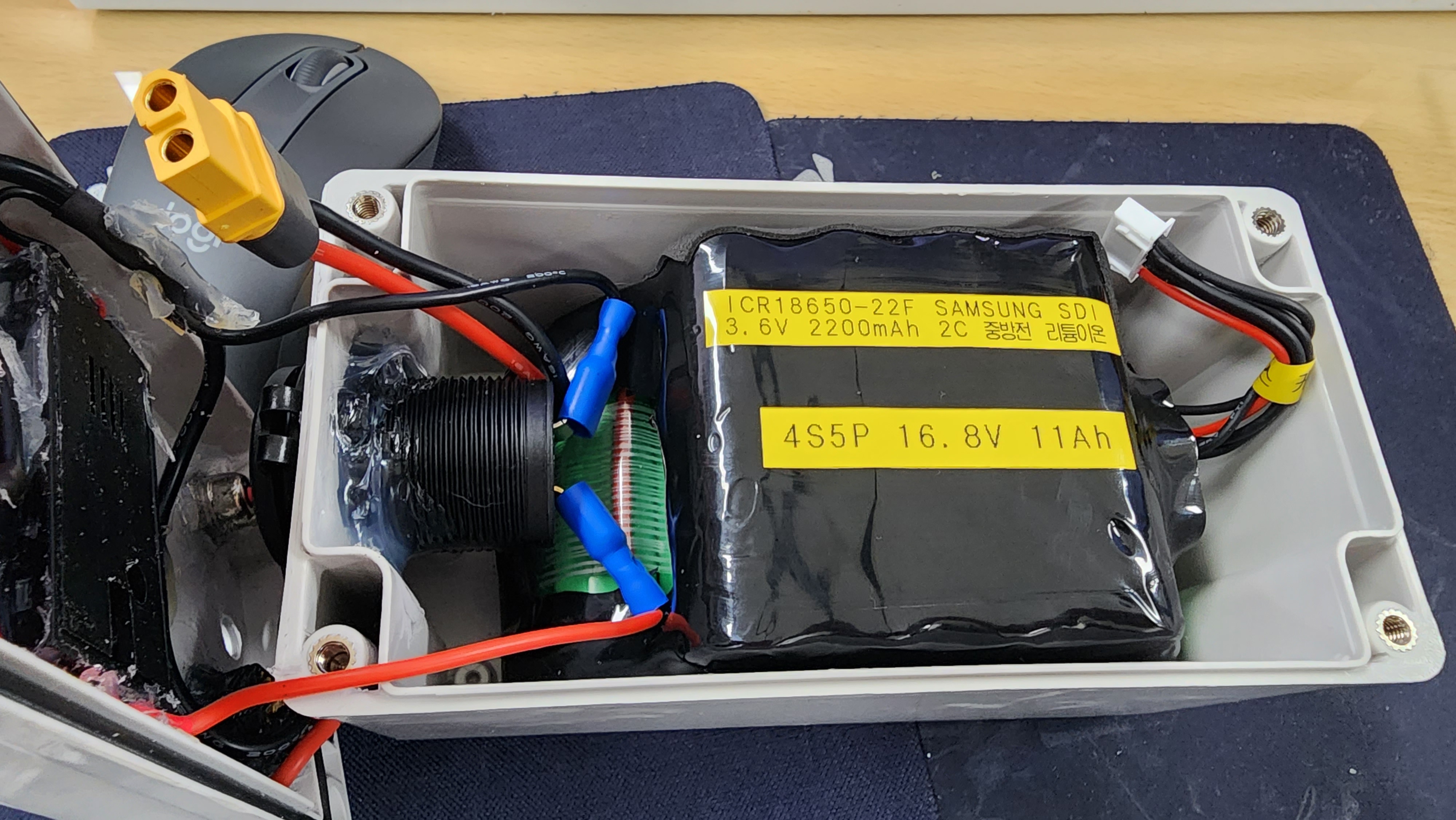

완성된 배터리 팩을 넣어봤습니다. 아주 타이트하게 꽉 채웠네요 ㅎㅎ

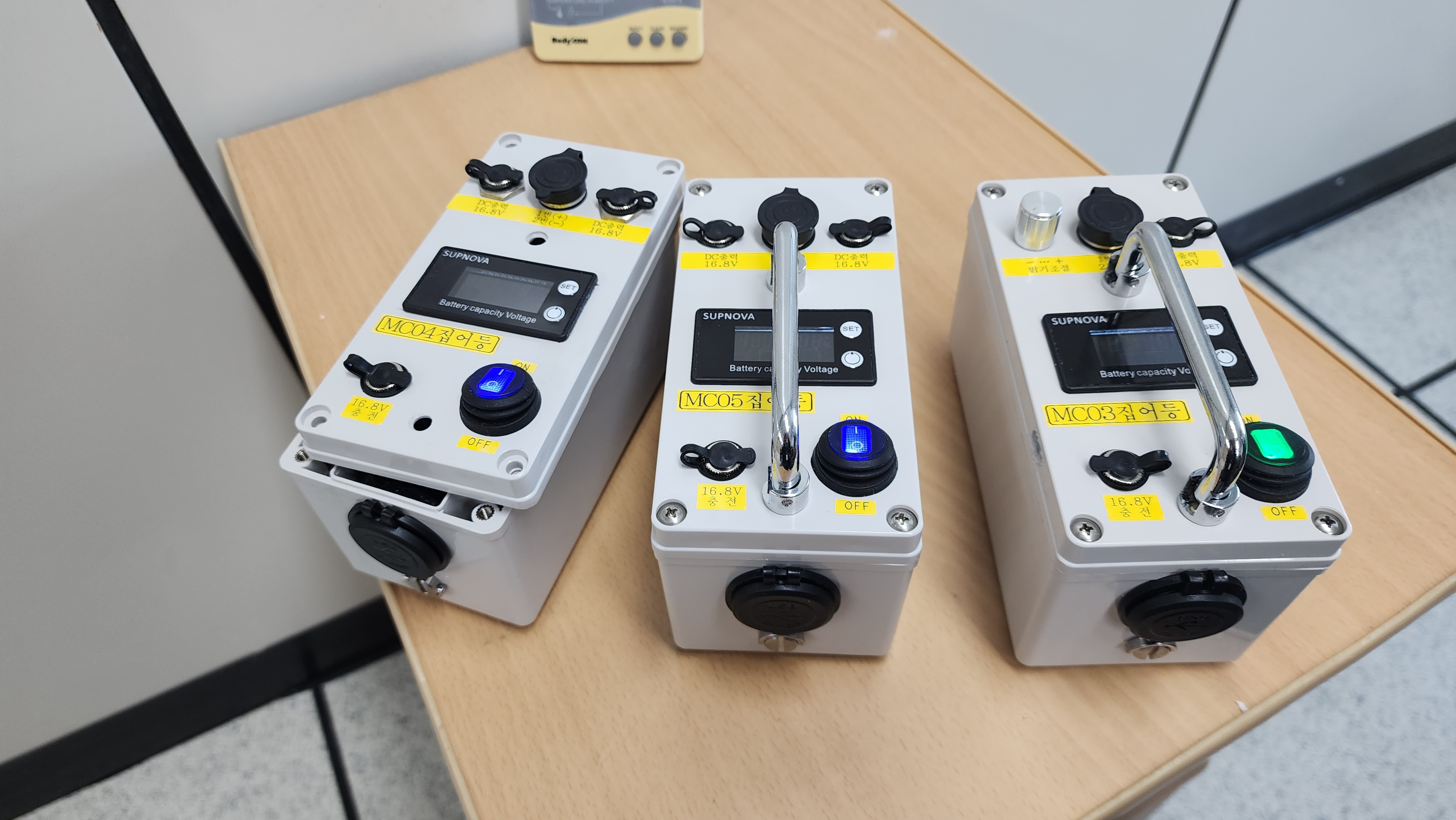

좌측 2개는 팀원들것~ 우측 디머 달린것은 제것이고요~ 라벨링까지 하고 마무리 했습니다.



이제 작동 테스트!!!

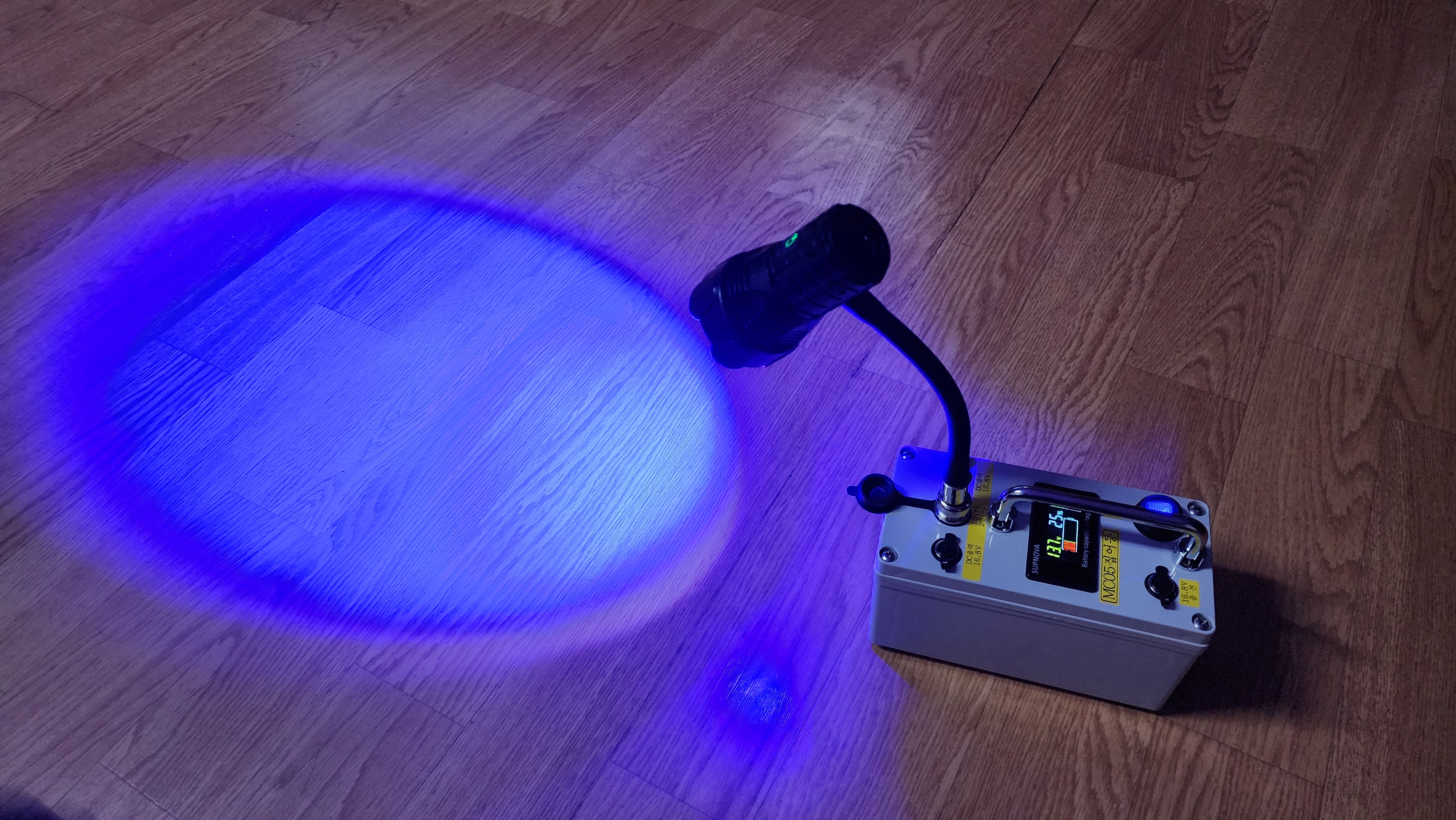

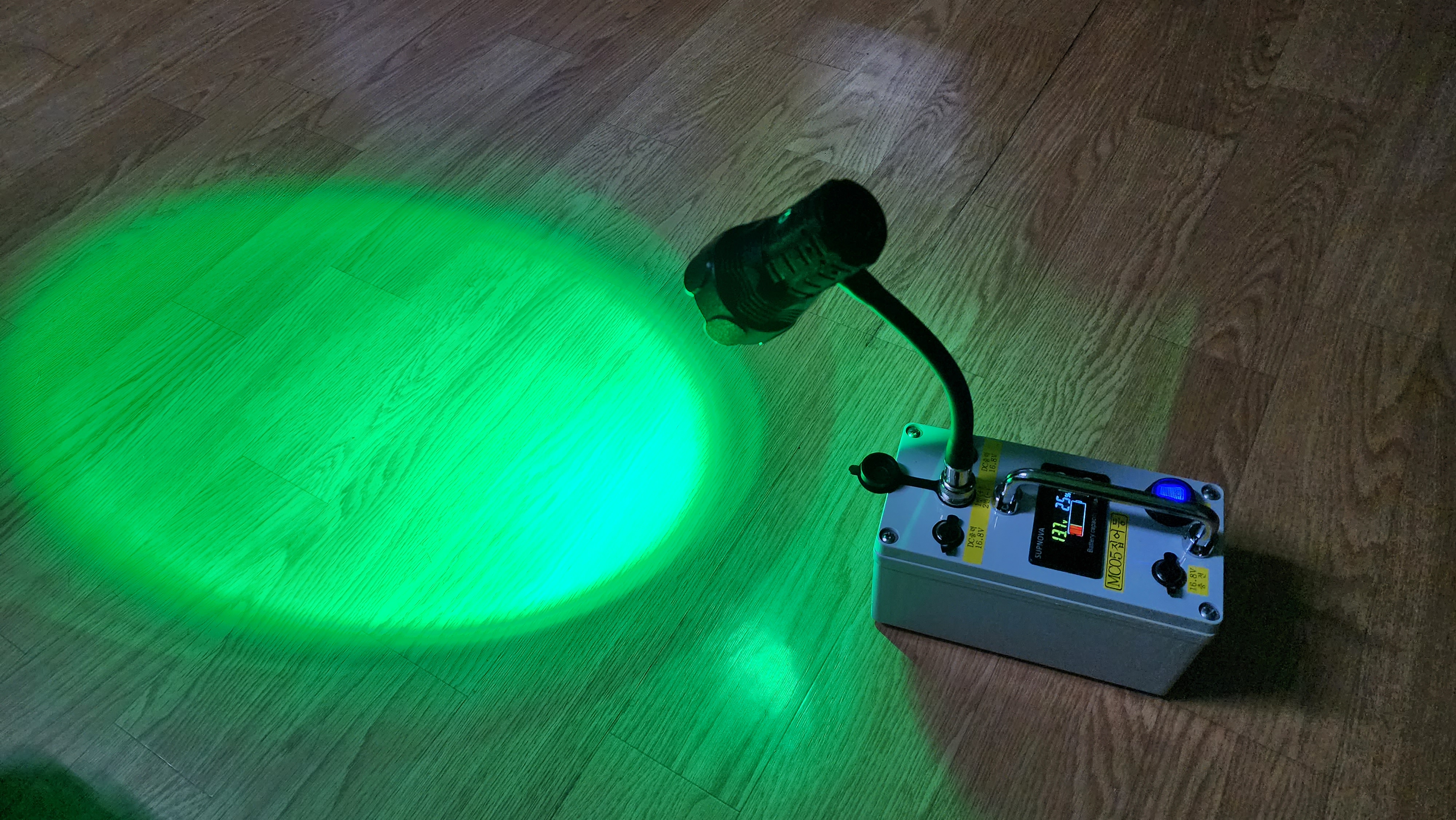

15W 자라바 집어등 작동 잘됩니다.

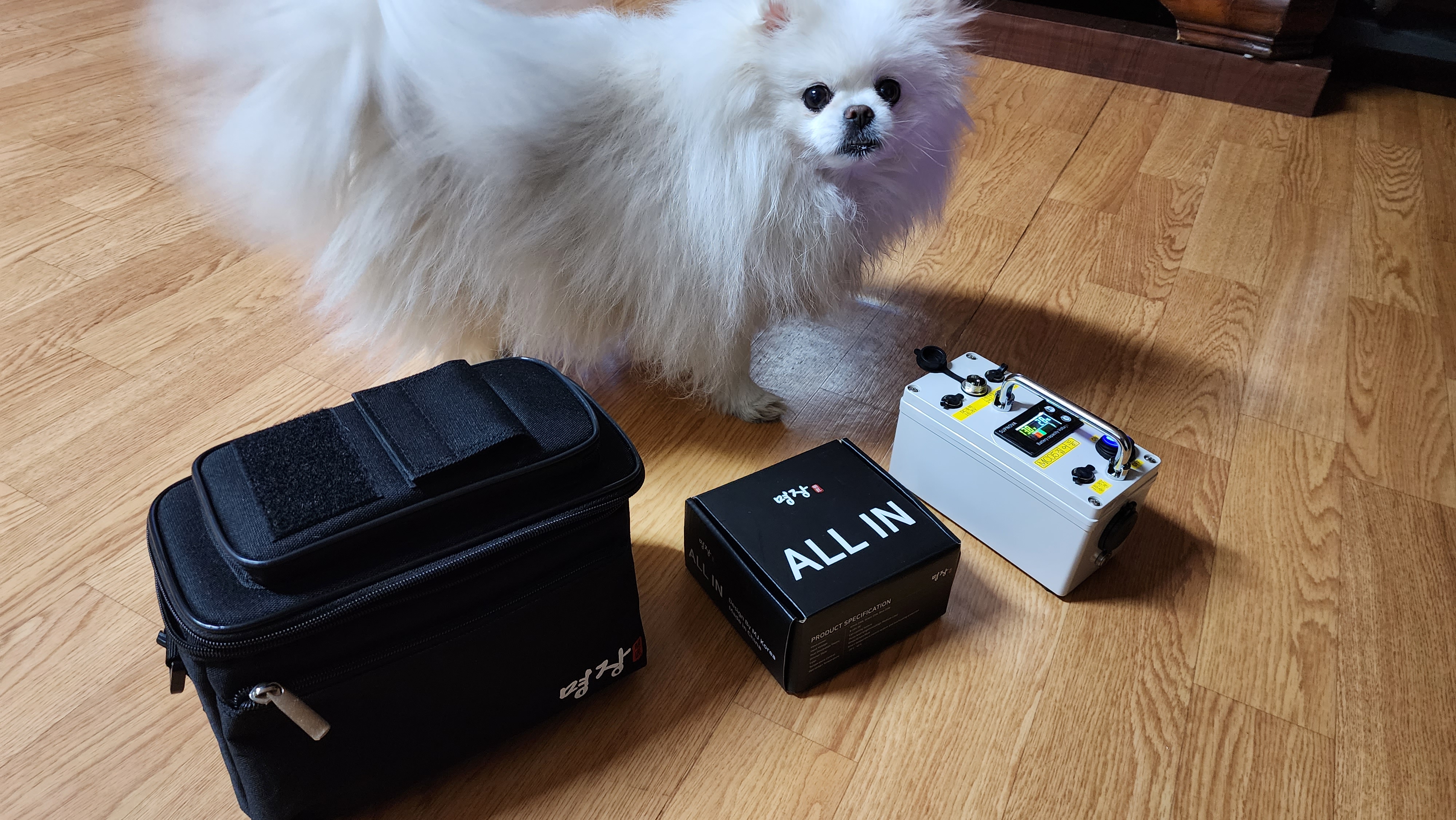

팀원이 사용할 명장 올인원 집어등입니다. 역시~ 돈주고 사는것이 퀄리티가 좋네요 ㅎㅎ 가방도 튼튼하고 램프로 좋아보입니다.

가방에 넣고 사용도 가능하고, 요렇게 꺼내서도 사용 가능합니다.3가지 색상, 3단계 밝기조절, 집중~확산형 조절 가능~

좋네요!





이제 용량테스트 합니다!

명장 올인원램프 최대밝기로 하고, USB단자에 채비용으로 쓸 작은 LED도 같이 켜서 몇시간이나 작동되는지 테스트~

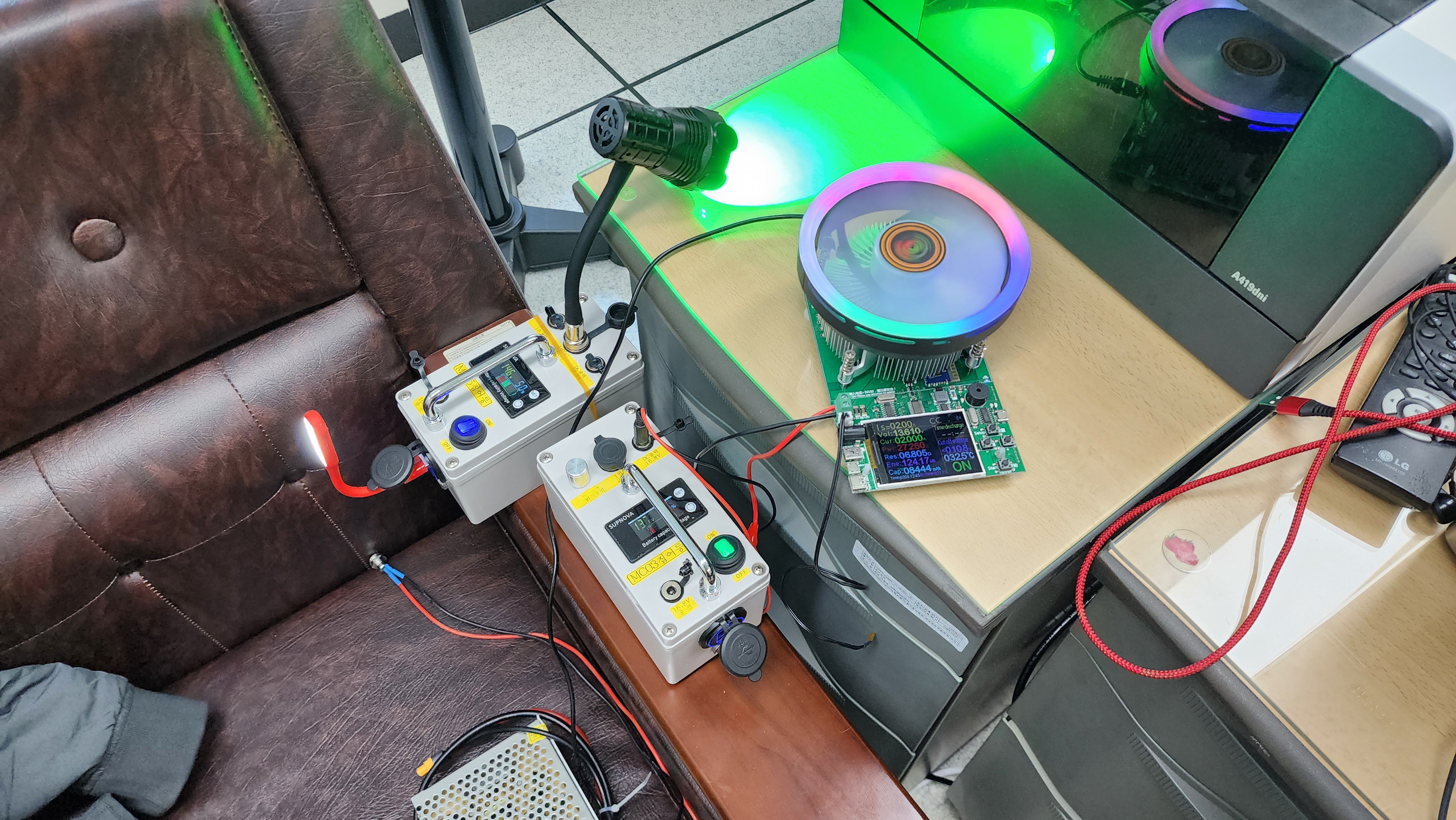

한대는 방전기로 2A 부하를 주고 용량 테스트~ 시작!

방전기로 테스트 한결과 딱 10083mAh 나오네요. 10Ah 맞습니다!

명장올인원과 채비등을 작동시간결과 12시간 정도 사용 가능했습니다.

올인원 램프가 20W라는데 이론상 약 9시간정도 작동 할 줄 알았는데 실제 소모전력은 얼마 안되는가봅니다.

15W 램프는 테스트를 못해봤는데 비슷하게 작동하지 않을까 추정하며 마무리 합니다.



이제 남해로 볼락 잡으러 떠나면 되는데~~~ 언제 갈 수 있을까요? ㅎㅎ
