샤오미 무선선풍기 12V 개조 DIY

약 3년전 쯤 샤오미 무선선풍기 1세대가 출시되자마자 거금들여 샀습니다.

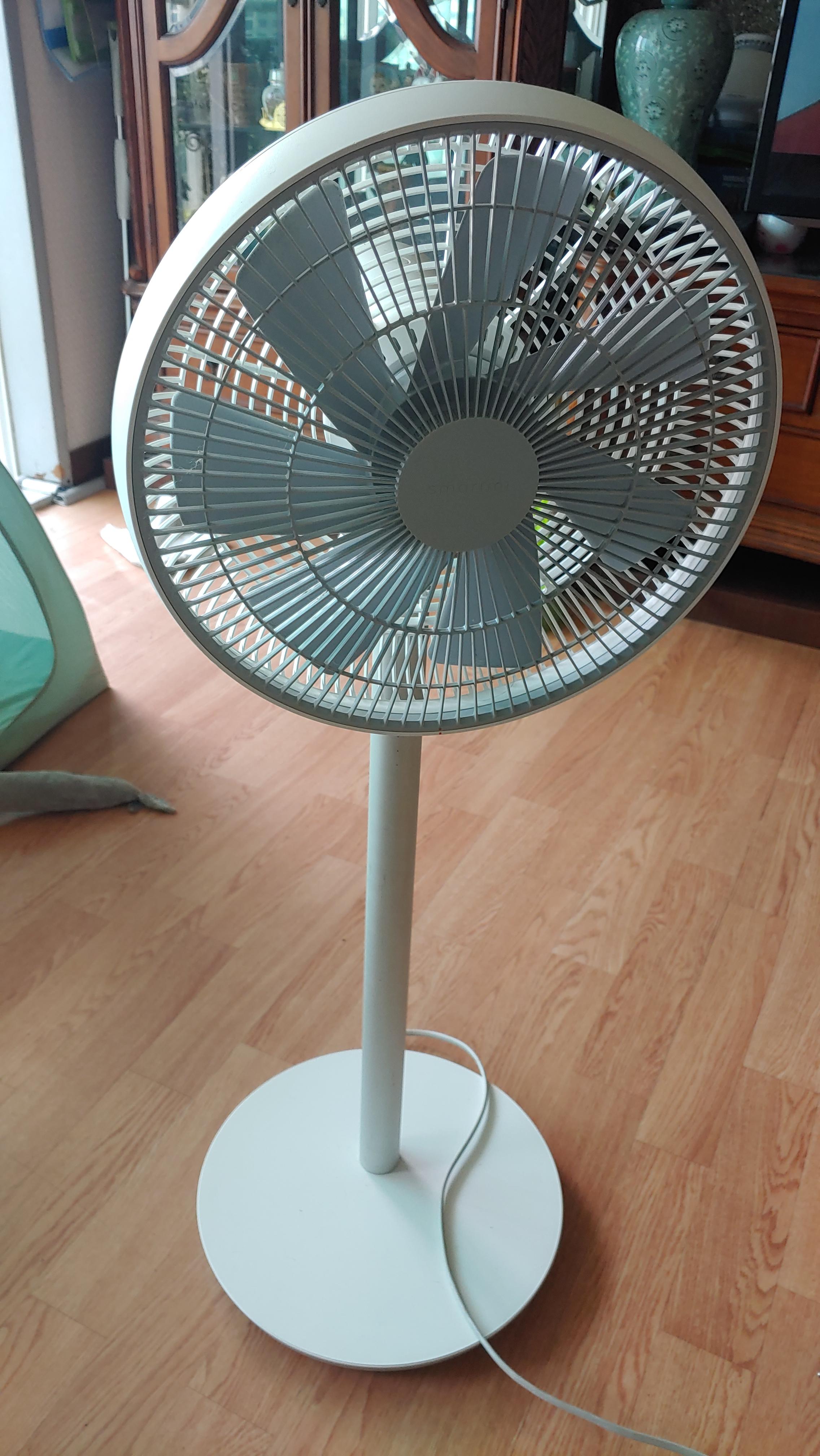

요놈이죠~ 아직까지 잘 사용하고 있습니다!

당시 비싼 발뮤다 선풍기를 카피한 제품으로 핫 했었죠.
게다가 탈착형 배터리를 내장하고 있어 무선으로 사용할 수 있었고, 전기 없는 오지 캠핑을 다닐때도 가끔 들고 다녔습니다. 하지만 강으로 했을때 약 4시간 밖에 동작을 안해서 조금 아쉬웠는데 이참에 개조를 해봤습니다.

브러쉬 없는 DC모터(BLDC)를 사용하니 모터는 12V로 작동될듯하여 뜯어봤습니다.

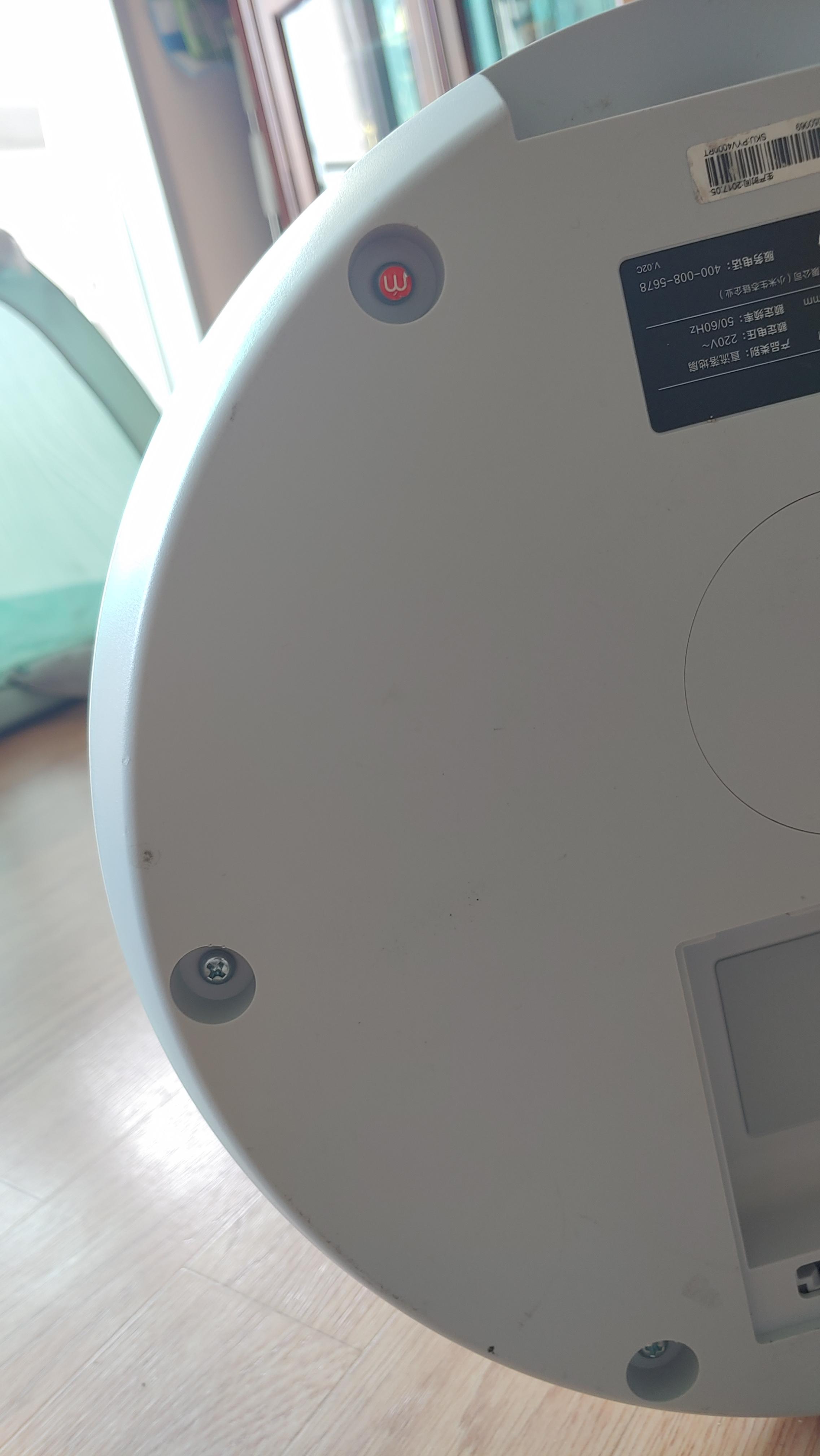

밑바닥은 이렇게 생겼습니다. 2, 3세대 샤오미선풍기와 달리 배터리를 탁착할 수 있습니다.

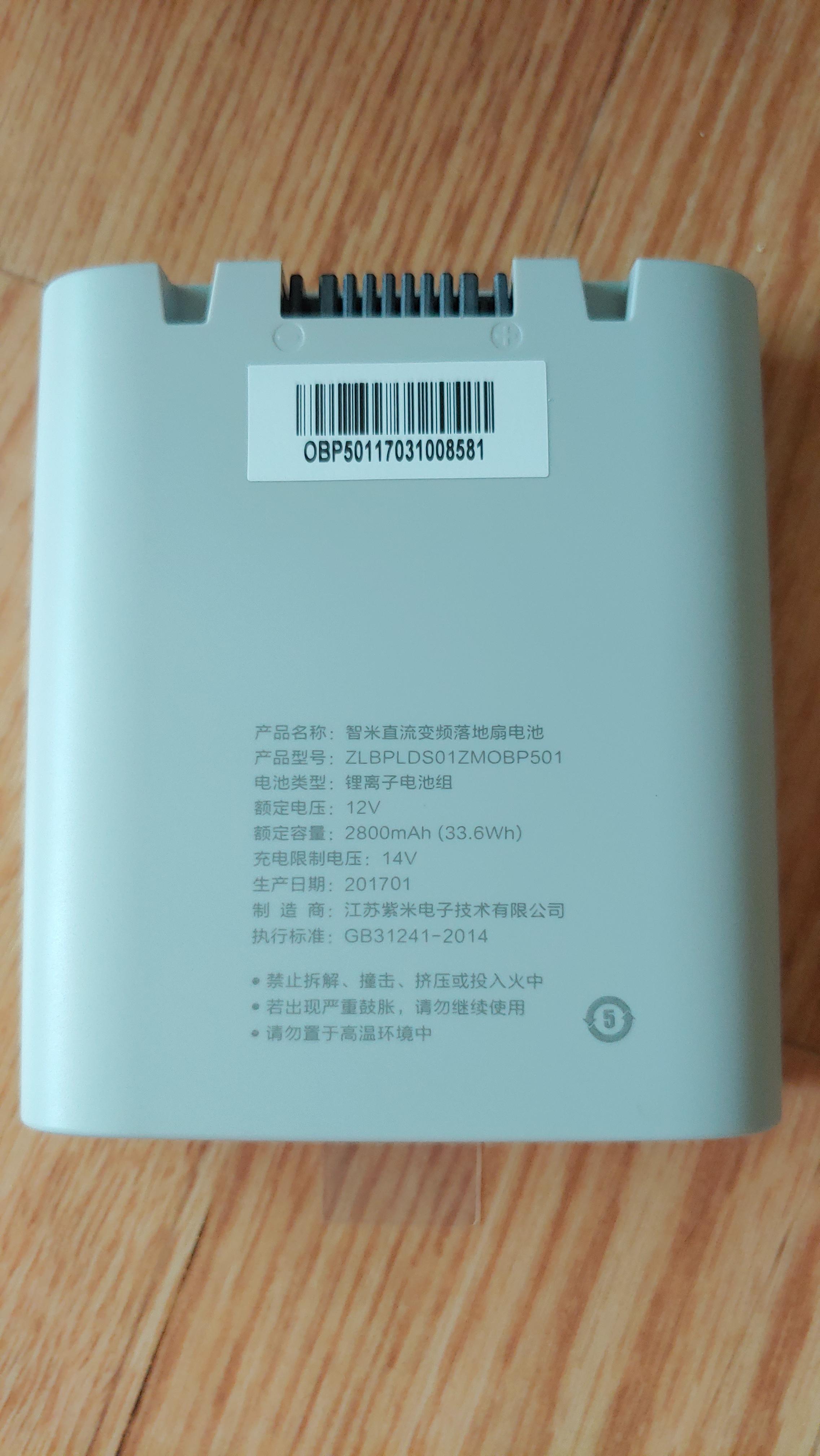

배터리는 요렇게 생겼네요. 12V 2800mAh 짜립니다.

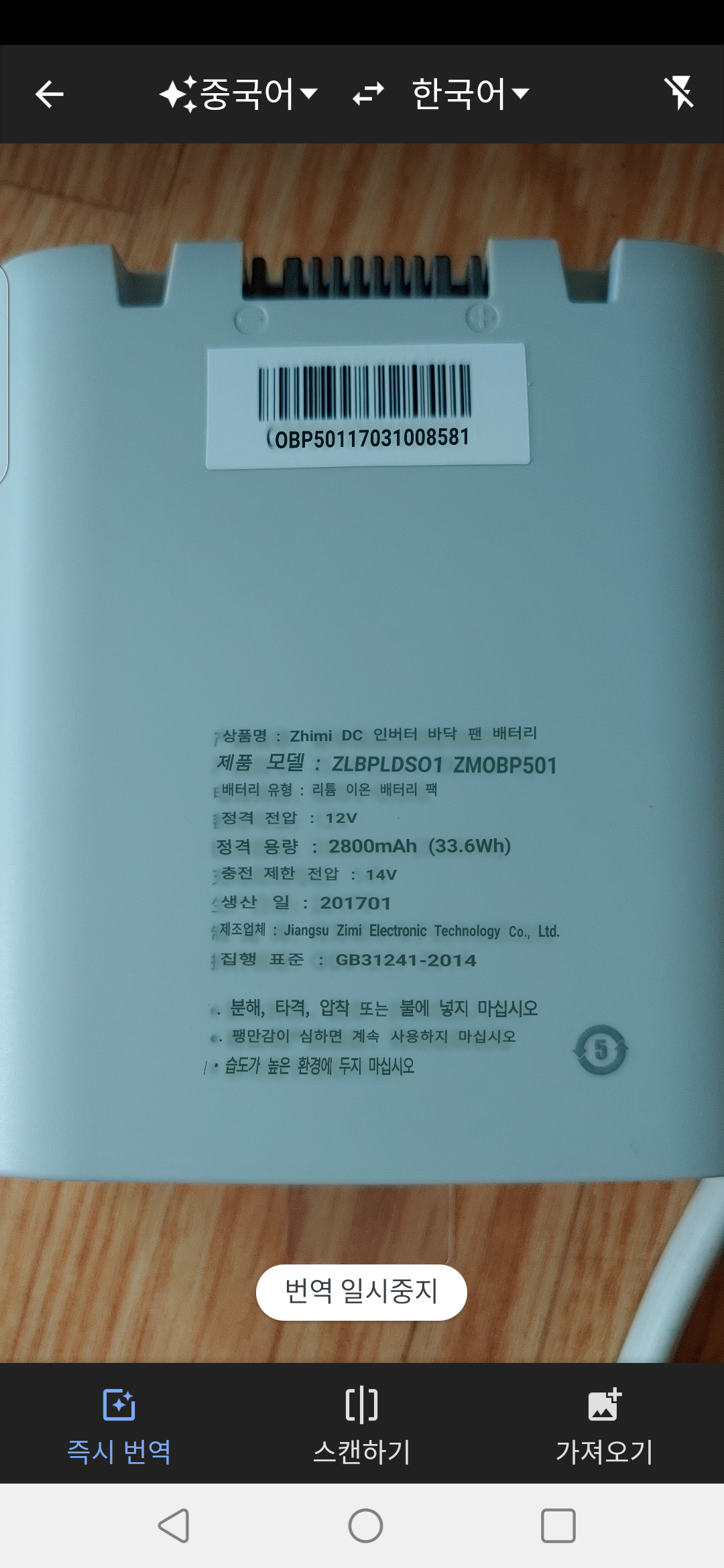

구글 번역기를 돌려보니 충전제한이 14V 니까 제가 가진 13V대의 인산철 파워뱅크를 활용 할 수 있을듯 하네요.

밑판에 고무바킹을 빼면 나사가 있습니다. 선풍기 목을 고정하는 육각볼트도 풀어야합니다.

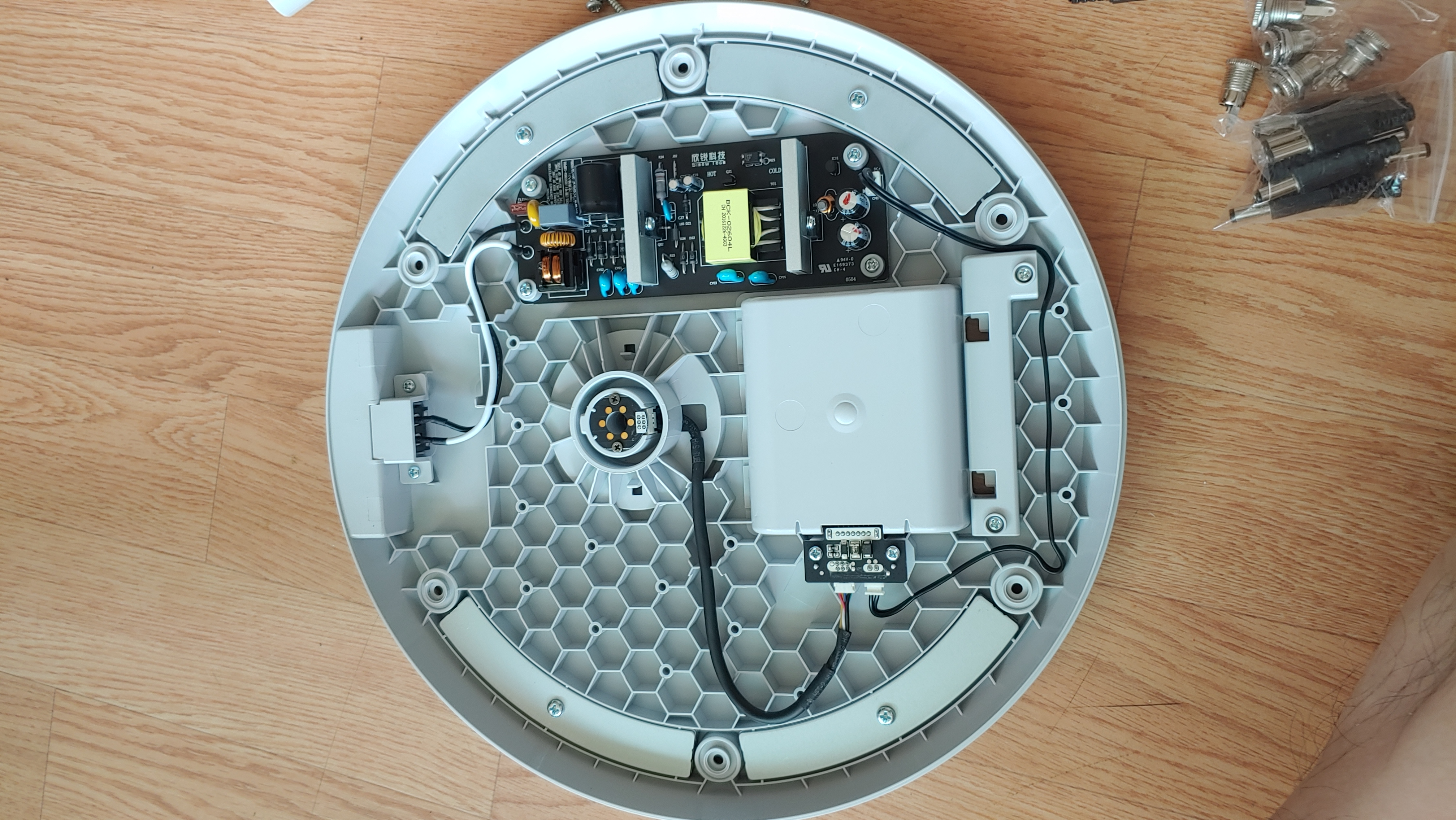

밑판 분해 모습입니다. 220v 을 입력받아 dc를 출력하는 smps가 보이네요.

배터리에 입력되는 곳을 테스터기로 찍어보니 12.4V 나옵니다. 오~케이~ 저곳에 DC단자를 연결하면 될거같네요.

얼마전 컴퓨터 파워로 만든 알리 인두기입니다. 생각같이 만들어지지 않아서.... 제작기는 없습니다~ 다음에 보강하기로 하고~ 일단 인두는 잘 됩니다 ㅎㅎ

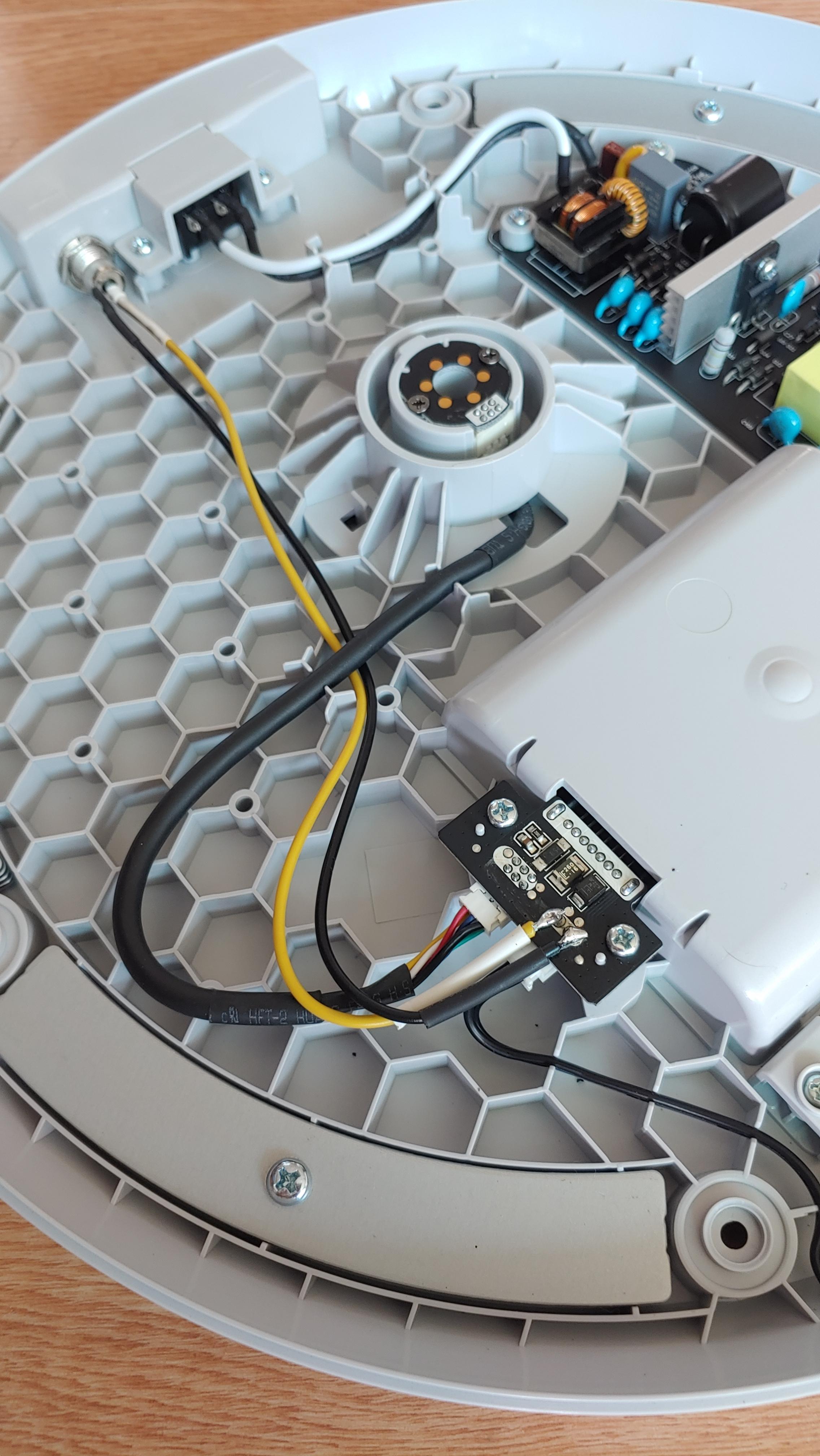

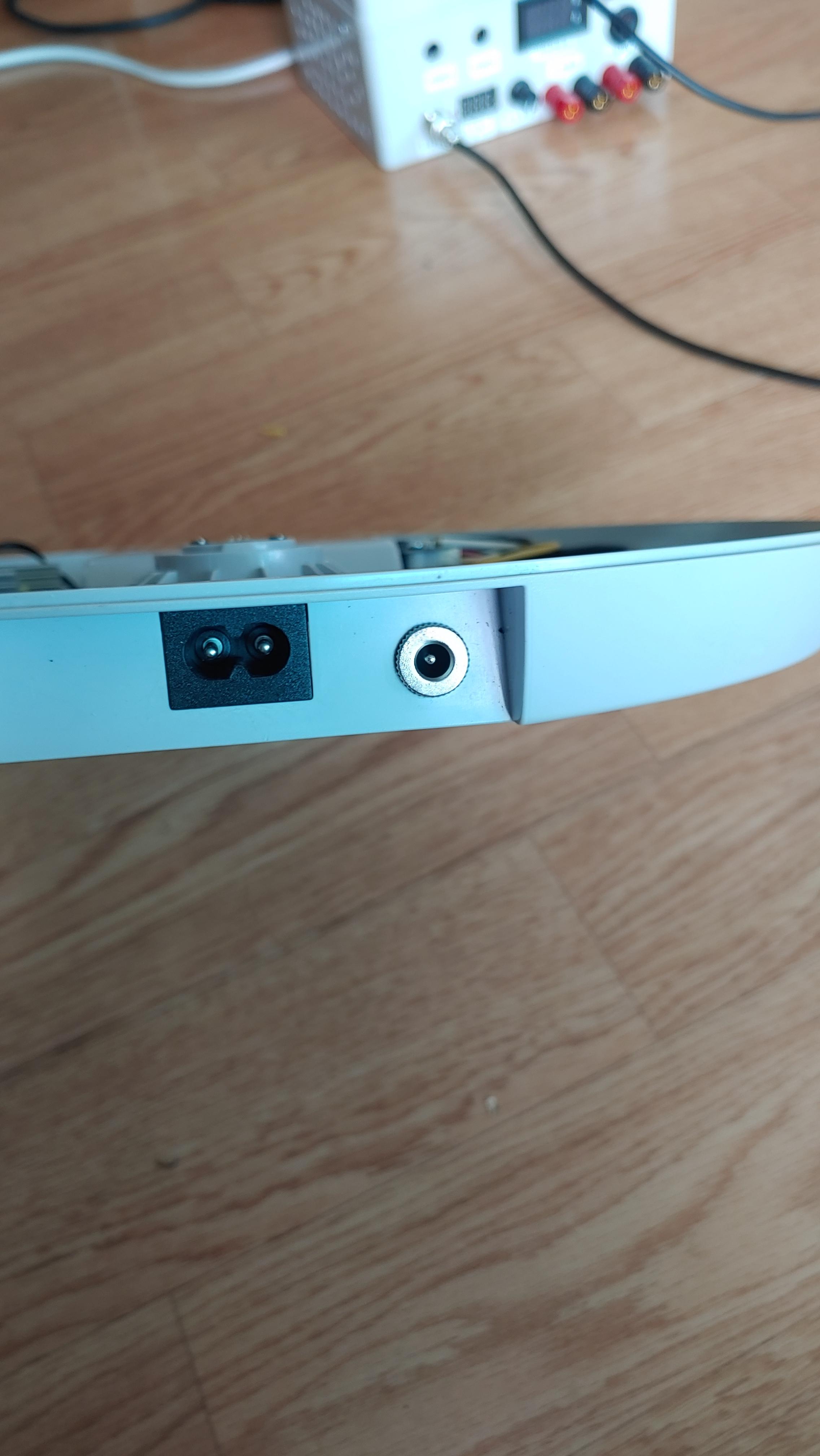

전원부 옆에 구멍 뚫어 dc단자를 매립하고 배터리 전원 입력부에 전선을 납땜 합니다~

전원 입력부 입니다.

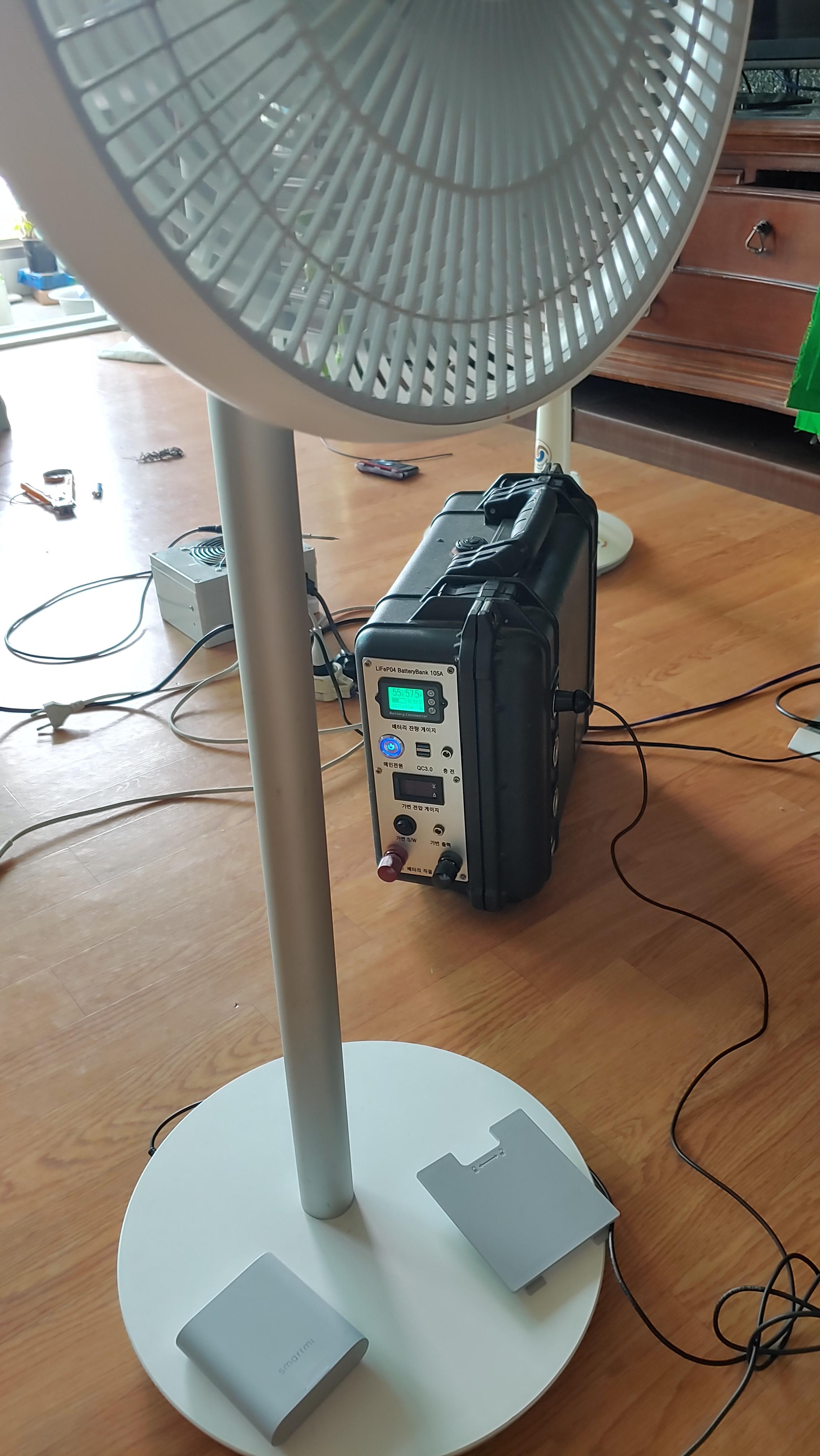

배터리도 빼놓고~ 파워뱅크에 연결하니 전원이 연결됐다는 "삐" 소리가 납니다. 배터리 없어도 잘돌아가네요! 성 공 !

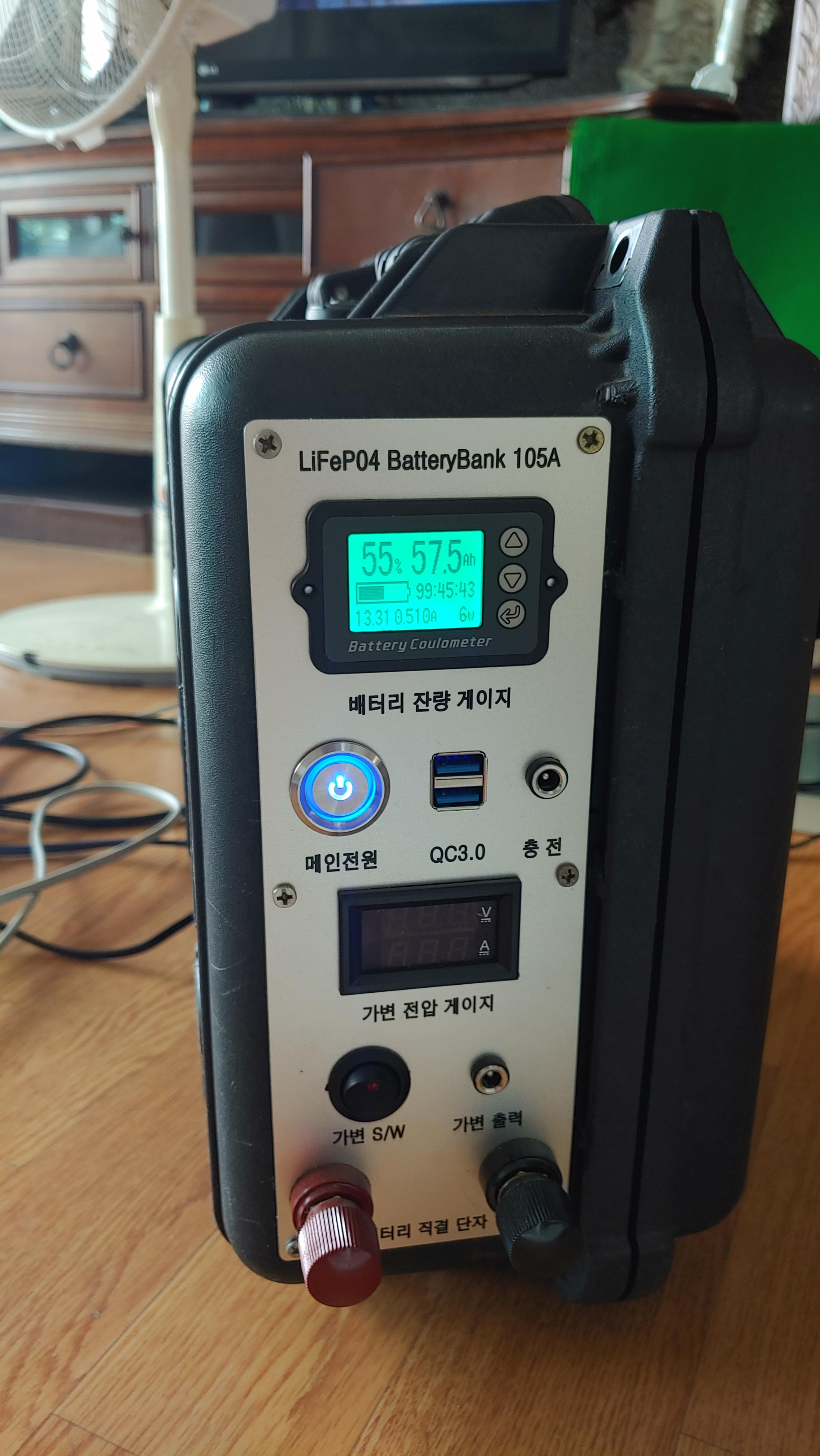

파워뱅크 멀티미터를 보니 선풍기 돌아가는데 6W 정도 소모하네요. 시간당 12V 0.5A 소비전력이 엄청 낮네요~!
아마 제일 약풍으로 해놨던거 같네요.


캠핑 안나간 주말 간단한 DIY를 해봤습니다~
이제 맘것 오지 캠핑에 들고 다녀야겠습니다 ^^
