올인원 인산철 파워뱅크 만들기 2편 - 회로도 그리기

올인원 파워뱅크를 어떻게 만들고 어떤 부품이 필요한지 구상해봅니다.

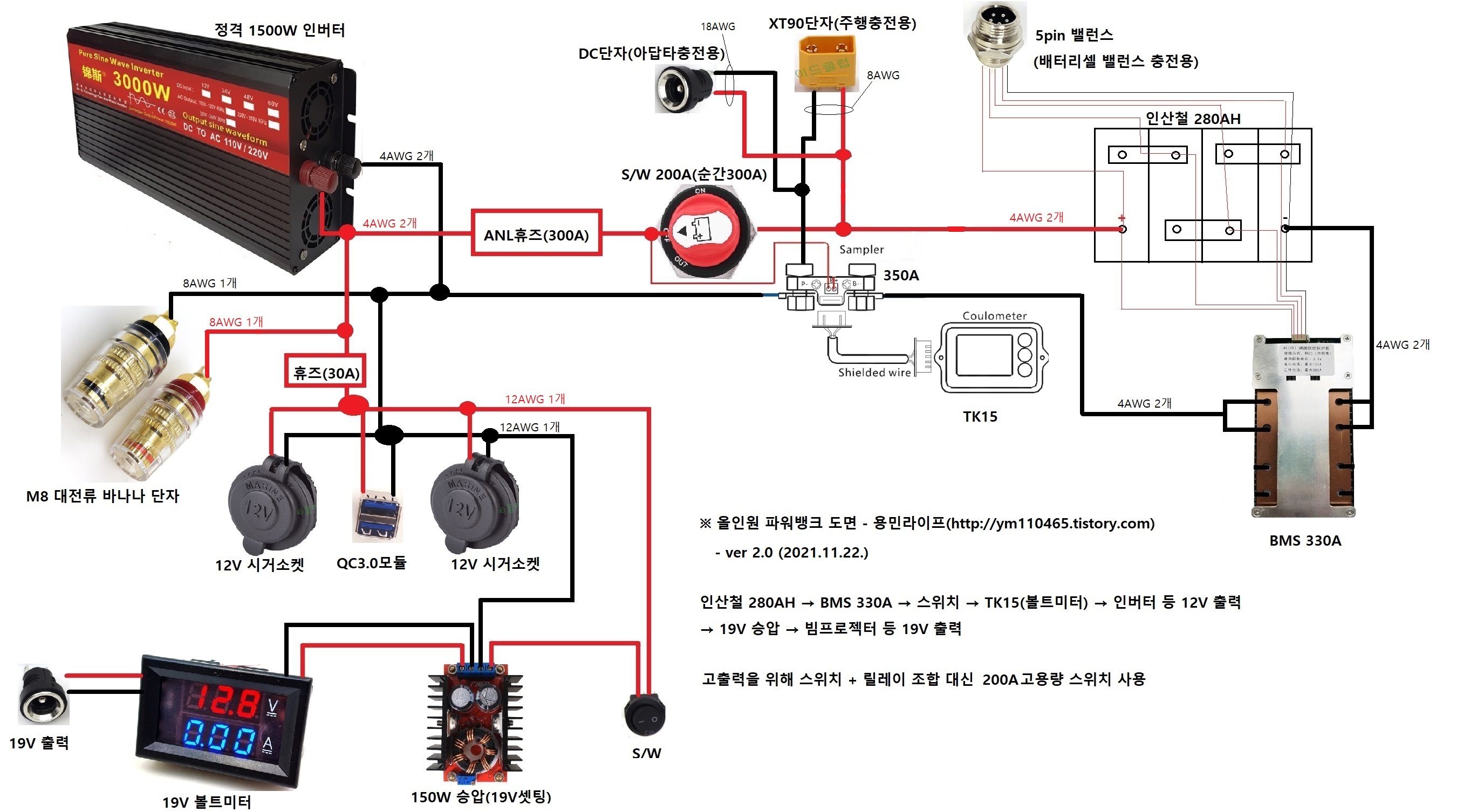

전문적인 회로도는 그릴 줄 모르고, 그림판으로 대충 그려봤습니다. 저만 알아보면 됐지요 뭐~ ㅎ

일단 위 그림처럼 구상했습니다.

스위치를 ON 했을때 TK15(볼트미터)의 션트저항B+ 전원선이 배터리 +극에 연결되어 TK15가 켜지며 출력의 전압, 전류가 측정됩니다.





다음으로는 구성 부품 리스트입니다.

1. 배터리 280AH - 구매완료

2. BMS 330A - 구매완료

3. TK15 350A - 구매완료

4. 3000W(정격 1500W) 인버터 - 구매완료

5. 5pin 항공단자 set (4개의 배터리 셀 밸런스 충전 용도)

6. 4pin 또는 5pin 릴레이

7. XT90 단자 1셋트

8. DC잭(5.5-2.1) 2개 - 아답타 충전용, 19V 출력용

9. 300A 스위치 1개

10. M8 대전류 바나나 단자 1쌍

11. ANL휴즈관 1개, 300A 휴즈 3개(예비 포함)

12. 휴즈소켓 1개, 30A 휴즈 3개(예비 포함)

13. 방수 시거소켓 2~3개

14. QC3.0 USB 충전 모듈 1개

15. DC 6A 스위치 1개

16. 150W 승압 DC-DC 컨버터 1개

17. 저렴한 볼트미터 1개

18. 실리콘 케이블 4AWG(적 1m, 흑 2m), 8AWG(각 1m), 18AWG(5m), 각 케이블에 맞는 터미널단자 등





이제 위 부품들 주문하고, 파워뱅크 케이스로 사용할 하드케이스 주문하고~

부품 배송되면 조립하면 되겠습니다.





다음편에....
